در صنعت آب و فاضلاب، کشاورزی و استخراج منابع، پمپهای شناور (Submersible Pumps) به عنوان ستون فقرات سیستمهای انتقال سیالات عمل میکنند. این ماشینهای گریز از مرکز چند طبقه، وظیفه دارند تا با توان بالا، آب را از اعماق چاهها و منابع زیرزمینی به سطح زمین برسانند. اما در قلب هر پمپ شناور، یک جزء کوچک اما حیاتی به نام کف گرد (Thrust Bearing) وجود دارد که نقش آن اغلب در سایه عملکرد پروانهها و الکتروموتور پنهان میماند.
هدف از این نوشتار، بررسی عمیق و تخصصی این قطعه فنی، عملکرد آن، انواع و چالشهایی است که در طول عمر عملیاتی خود با آنها مواجه میشود. برای آشنایی بیشتر با انواع پمپها، میتوانید به راهنمای جامع انتخاب پمپ پمپیران مراجعه کنید.
۱. مفهوم و ضرورت کف گرد در پمپهای گریز از مرکز
در صنعت آب و فاضلاب، کشاورزی و استخراج منابع، پمپهای شناور (Submersible Pumps) به عنوان ستون فقرات سیستمهای انتقال سیالات عمل میکنند. این ماشینهای گریز از مرکز چند طبقه، وظیفه دارند تا با توان بالا، آب را از اعماق چاهها و منابع زیرزمینی به سطح زمین برسانند. اما در قلب هر پمپ شناور، یک جزء کوچک اما حیاتی به نام کف گرد (Thrust Bearing) وجود دارد که نقش آن اغلب در سایه عملکرد پروانهها و الکتروموتور پنهان میماند.

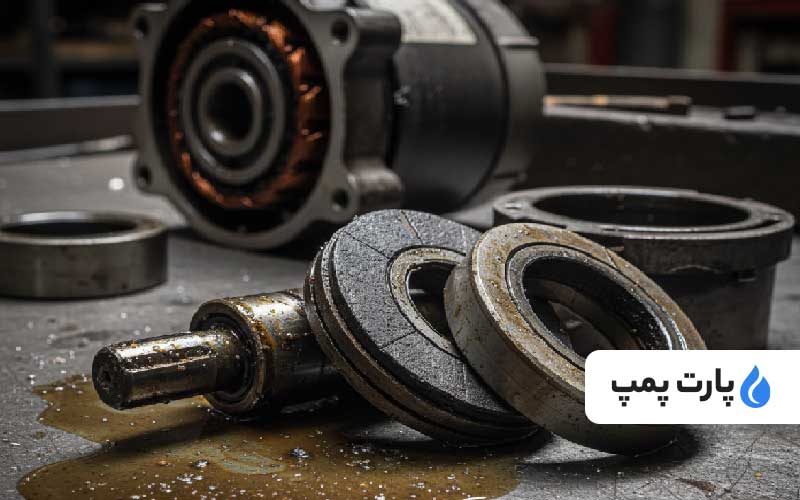

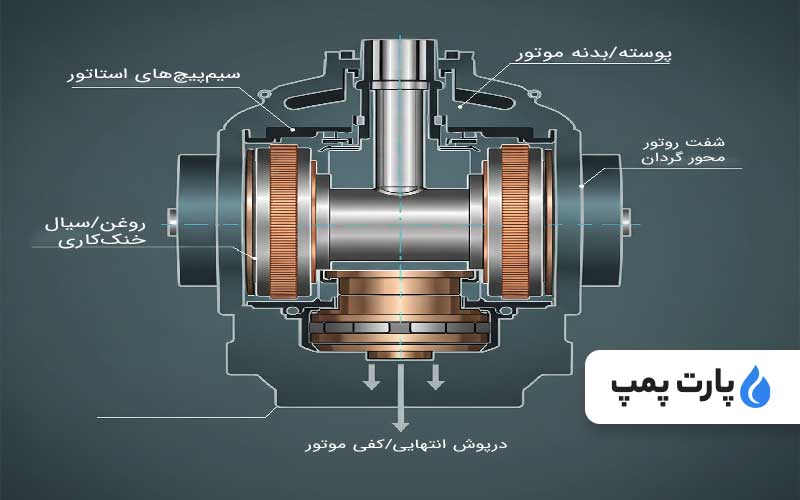

به زبان ساده، کف گرد در پمپ شناور، یک نوع یاتاقان محوری است که در داخل محفظه الکتروموتور، در انتهای شفت (معمولاً در بخش پایین موتور) قرار میگیرد. وظیفه اصلی آن، مهار و تحمل نیروی محوری (Axial Thrust) عظیم رو به پایین است که در طول عملکرد پمپ تولید میشود. این نیروی عظیم، که میتواند به چندین تن برسد، نتیجه اختلاف فشار سیال در طبقات متعدد پروانهها است و اگر مهار نشود، میتواند در عرض چند ثانیه باعث سایش و تخریب کامل شفت، سیمپیچها و درپوش انتهایی موتور شود. بنابراین، کف گرد، تضمینکننده عمر و پایداری پمپ در برابر فشارهای عملیاتی است.
برای اطلاع از هزینههای کلی این تجهیزات، میتوانید به لیست قیمت پمپ گریز از مرکز پمپیران مراجعه کنید.
الف) تولید نیروی محوری
در پمپهای گریز از مرکز چند طبقه، سیال در هر طبقه تحت فشار قرار میگیرد. این افزایش فشار، یک نیروی محوری قابل توجه نیز به پروانهها وارد میکند. این نیروی محوری، در پمپهای پرفشار و با تعداد طبقات بالا، میتواند به چندین تُن برسد. اگر این نیروی عظیم توسط یک سیستم قوی مهار نشود، به سرعت باعث سایش و تخریب درپوش انتهایی موتور، واشرها و در نهایت خرابی کامل الکتروموتور خواهد شد.
فرمول کلی نیروی محوری (\(F_a\)) به عوامل متعددی از جمله اختلاف فشار در دو طرف پروانه، طراحی پروانه، و دبی پمپ وابسته است.
ب) وظایف سهگانه کف گرد
- تحمل بار محوری: جذب و خنثی کردن نیروی محوری تولید شده توسط پروانهها.
- تحمل وزن قطعات دوار: پشتیبانی از وزن شفت، پروانهها، و سایر قطعات گردان پمپ و موتور.
- تعیین موقعیت شفت: حفظ شفت در موقعیت محوری صحیح خود برای اطمینان از قرارگیری مناسب پروانهها در مقابل دیفیوزرها. برای اطلاعات بیشتر در مورد ارتفاع و فشار کاری پمپ، مطالعه مقاله هد پمپ چیست توصیه میشود.
۲. ساختار و انواع کف گردها
کف گردها در پمپهای شناور معمولاً از ساختاری ساده اما بسیار مقاوم تشکیل شدهاند تا بتوانند در محیطهای سخت و تحت روانکاری با سیال فرآیند یا سیال داخلی موتور، عمر طولانی داشته باشند.
الف) اجزای اصلی
- لنتهای ثابت (Thrust Pads/Shoes): این لنتها، که معمولاً از مواد با ضریب اصطکاک پایین و مقاومت سایشی بالا (مانند مواد کامپوزیتی، گرافیت، یا فسفر برنز) ساخته میشوند، بخش ثابت یاتاقان هستند.
- دیسک چرخان (Thrust Runner/Collar): یک دیسک یا رینگ که به شفت متصل بوده و همراه با آن میچرخد و نیروی محوری را منتقل میکند.
- واسط روانکار: سیالی که فضای بین لنتهای ثابت و دیسک چرخان را پر میکند و وظیفه روانکاری و دفع حرارت را بر عهده دارد (معمولاً آب تصفیه شده یا مخلوط آب و گلیکول).
ب) دستهبندی کف گرد بر اساس نوع عملکرد
| نوع کف گرد | اصول عملکرد | مزایا | معایب |
|---|---|---|---|
| ساده (Plain/Fixed Pad) | تحمل بار از طریق سطح تماس صاف و روانکاری هیدرودینامیکی در فشار بالا. | ساختار ساده، ارزانتر، تحمل بارهای متوسط. | حساسیت بیشتر به راهاندازیهای مکرر. |
| لنتهای متمایل (Tilting Pad) | لنتها قابلیت کج شدن دارند و یک لایه روغن با ضخامت متغیر ایجاد میکنند (روانکاری تمام هیدرودینامیک). | تحمل بارهای محوری بسیار بالا، راندمان مکانیکی بهتر، عمر طولانیتر در سرعتهای بالا. | پیچیدگی ساخت بالاتر، قیمت بیشتر. |
۳. مکانیک روانکاری (Lubrication Mechanics)
مهمترین عامل در طول عمر کف گرد، سیستم روانکاری آن است. کف گرد در پمپ شناور کاملاً با سیال داخلی موتور سروکار دارد.
الف) اصل روانکاری هیدرودینامیک
زمانی که شفت شروع به چرخش میکند، سیال روانکار (مخلوط آب و گلیکول یا روغنهای خوراکی) توسط حرکت دیسک چرخان، به زور وارد شکاف بسیار کوچک بین دیسک و لنتهای ثابت میشود. این عمل باعث ایجاد یک لایه فشار (Hydrodynamic Wedge) در زیر دیسک میشود.
- در حالت ایستاده: لنتها و دیسک در تماس مستقیم با یکدیگر هستند (اصطکاک مرزی).
- در حالت عملکردی: با رسیدن به سرعت عملیاتی، لایه سیال فشار کافی را ایجاد کرده و دیسک را از روی لنتها بلند میکند. این حالت روانکاری هیدرودینامیک کامل نامیده میشود.
ب) تأثیر سیال موتور
نوع سیال پرکننده موتور مستقیماً بر عملکرد کف گرد تأثیر میگذارد:
- آب/گلیکول: خنککننده عالی است، اما لزجت (ویسکوزیته) پایینی دارد که به معنای لایه روغن ضعیفتر و حساسیت بیشتر به آلودگی است.
- روغنهای تخصصی: ویسکوزیته بالاتر لایه هیدرودینامیک قویتری ایجاد میکند.
۴. عوامل شکست و تشخیص عیوب کف گرد
کف گرد، به عنوان یکی از پر استرسترین قطعات، اغلب اولین نقطهای است که در موتورهای شناور دچار مشکل میشود. قبل از هرگونه تعمیر، توصیه میشود که نقد و بررسی موتور پمپ شناور مورد استفاده خود را مطالعه کنید.
الف) دلایل رایج خرابی
| دلیل خرابی | شرح | پیامدها |
|---|---|---|
| آلودگی سیال داخلی (Contamination) | ورود ذرات جامد (شن، زنگ زدگی) یا سیال چاه به داخل محفظه موتور. | سایش سریع و خراشیدگی سطوح لنت و دیسک، افزایش اصطکاک و دما. |
| کمبود روانکار (Lack of Lubrication) | نشتی از آببندی مکانیکی یا عدم پر شدن صحیح موتور. | تماس خشک فلز-فلز، گرمای بیش از حد، تخریب سریع لنتها. |
| بیش باری محوری (Axial Overload) | عملکرد پمپ در خارج از محدوده دبی طراحی شده (به ویژه دبی پایینتر). | تولید نیروی محوری بیش از توان تحمل یاتاقان، له شدگی لنتها. |
ب) نشانههای خرابی کف گرد
تعمیرکاران معمولاً میتوانند از طریق نشانههای زیر به خرابی کف گرد پی ببرند:
- افزایش شدید جریان (آمپر): سایش کف گرد باعث افزایش اصطکاک مکانیکی و افزایش جریان برق مصرفی میشود.
- کاهش مقاومت عایقی: گرمای بیش از حد ناشی از اصطکاک بالا، به عایقبندی سیمپیچیها آسیب زده و مقاومت عایقی موتور را پایین میآورد.
- لرزشهای غیرعادی: تماس و سایش ناهمگون میتواند لرزشهای محوری و شعاعی ایجاد کند.
نتیجهگیری: قهرمان بیادعای پمپ
کف گرد (Thrust Bearing) در پمپ شناور، گرچه قطعهای غیرقابل مشاهده در عمق چاه است، اما یک مهندس باتجربه میداند که این یاتاقان محوری، قهرمان بیادعای سیستم به شمار میرود. بقای موتور در برابر نیروهای مخرب محوری به طور کامل به سلامت و عملکرد صحیح آن وابسته است.
درک مکانیزم روانکاری هیدرودینامیک، توجه مستمر به آلودگی سیال موتور، و انتخاب دقیق متریال کف گرد (همانند فیبر کربن یا تفلون) کلید اصلی افزایش طول عمر، کاهش خرابیها و تضمین عملکرد مطمئن پمپهای شناور در سختترین شرایط عملیاتی است.
از آنجایی که انتخاب و نگهداری صحیح کف گرد مستقیماً بر بازدهی و عمر کاری چاه شما تأثیر میگذارد، برای کسب اطلاعات بیشتر، انتخاب مدل مناسب پمپ و مشاوره تخصصی در زمینه نگهداری و عیبیابی، میتوانید با کارشناسان ما تماس حاصل فرمایید.
